Bearbeitungen für den Holzbau

Lesezeit: 1 Minute, Dietrich’s V.25

In dieser Blogserie zeigen wir, wie man im Programm Verbindungen und Bearbeitungen für den Holzbau erstellen kann.

– Körperkoordinatensystem –

Bezeichnung der Bearbeitung:  Freiblatt 2 Mal

Modellbereich: Freie Konstruktion

Eingabemöglichkeit im Programm:

Über: Punktsymbol (PSB) –> 3.Bearbeitungen – 2.Punktsymbole – 2.Zuweisen

Über: Einzelstab                –> 3.Bearbeitungen – 1.Kontrolle – 1. Einzelstab – NEU

– Dateipfad Punktsymbol –
– Variablendialog Freiblatt 1 –
– Variablendialog Freiblatt 2 –
– Positionierung Punktsymbol-

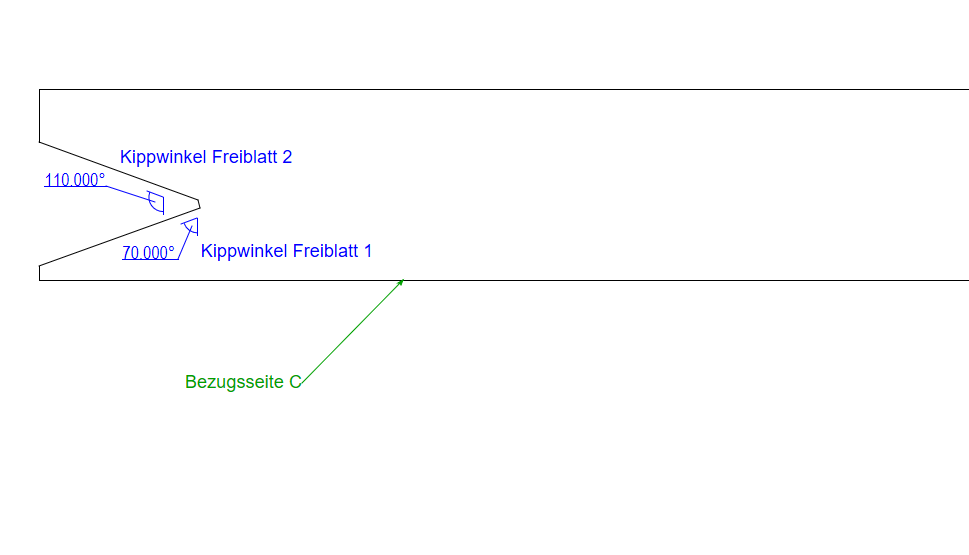

– Seitenansicht –

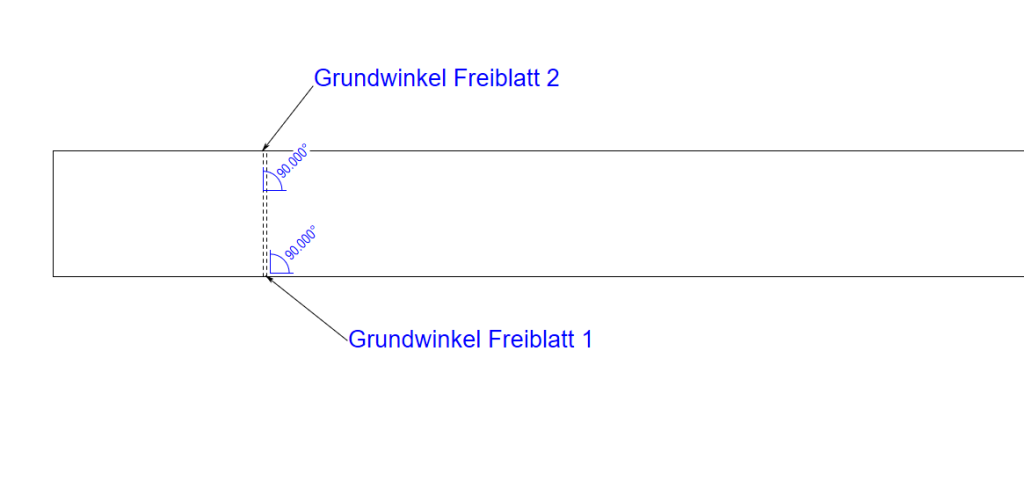

– Draufsicht –

Eine Erklärung des Körperkoordinatensystems für Bearbeitungen ist unter folgendem Dietrich’s Link zu finden:

Das Körperkoordinatensystem

Tipp: Punktsymbole bieten die Möglichkeit, einzelne Bearbeitungen oder ganze Bearbeitungsgruppen schnell und einfach bei einem oder
mehreren Körpern einzufügen. Sie lassen sich für wiederkehrende Bearbeitungen abspeichern und bringen einen enormen Geschwindigkeitsvorteil.
