Lesezeit: 4 Minuten, Dietrich’s V.25

Um bei der Arbeit mit einem größeren Modell die Übersichtlichkeit zu wahren, ist es erforderlich, dieses zu strukturieren. Die Struktur eines Modells ist in Dicam in den MOS gebildet.

Zur Organisation des Bauwerks gibt es fünf verschiedene MOS.

MOS = (Modell, Organisation und Struktur)

Wir gehen in einem Beispiel auf die Gebäude MOS [ 6-4] ein.

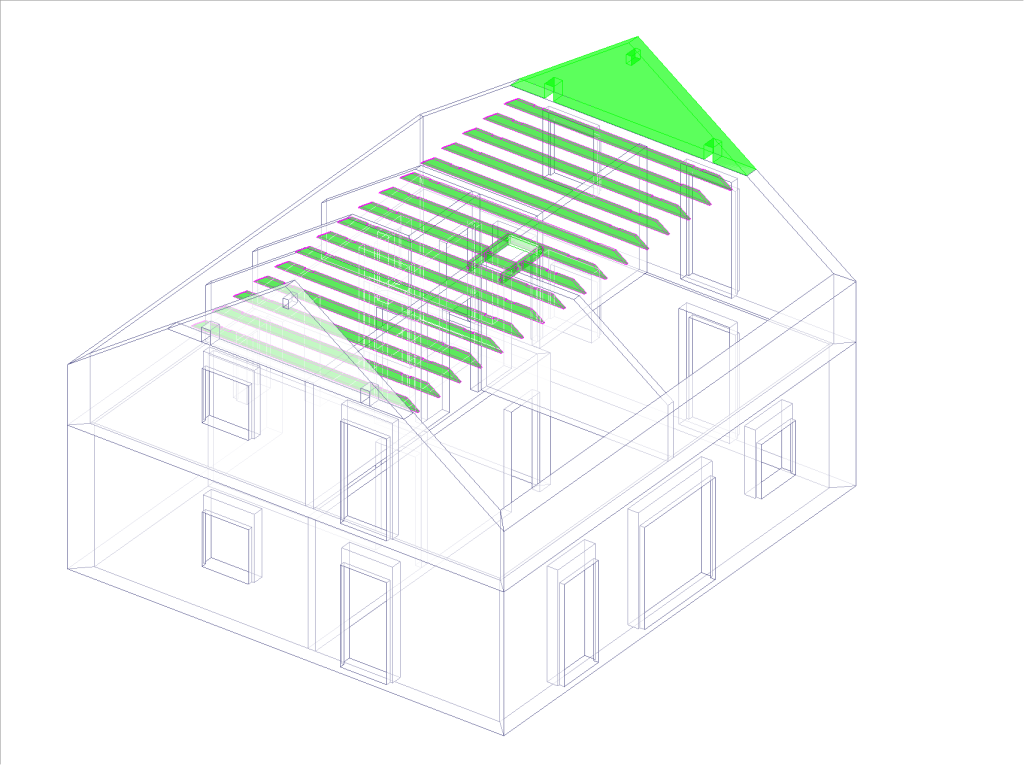

Die Zangen im Dachtragwerk sollen aus organisatorischen Gründen für den Abbund / für die Baustelle, einer bestimmten Wand im Dachgeschoss zugeordnet werden.

Erklärung zur Gebäude MOS

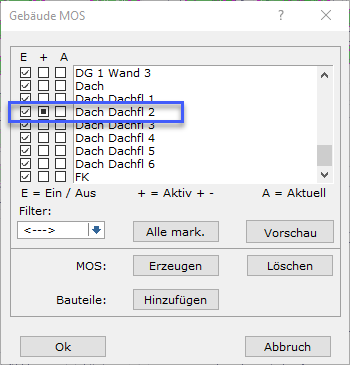

Über die Gebäude MOS wird die Zugehörigkeit der einzelnen Bauteile zu einer Wand, Decke oder Dachfläche verwaltet. Jedes Bauteil kann nur zu einer Gebäude MOS gehören.

Tipp: Die Zugehörigkeit eines Stabes zu einer bestimmten MOS hat auch Einfluss auf die Sortierung. Wenn du bei der Sortierung die Dachnummer, das Stockwerk, die Dachflächen- oder Wandnummer berücksichtigst, stammt diese Information aus der Gebäude MOS der Stäbe.

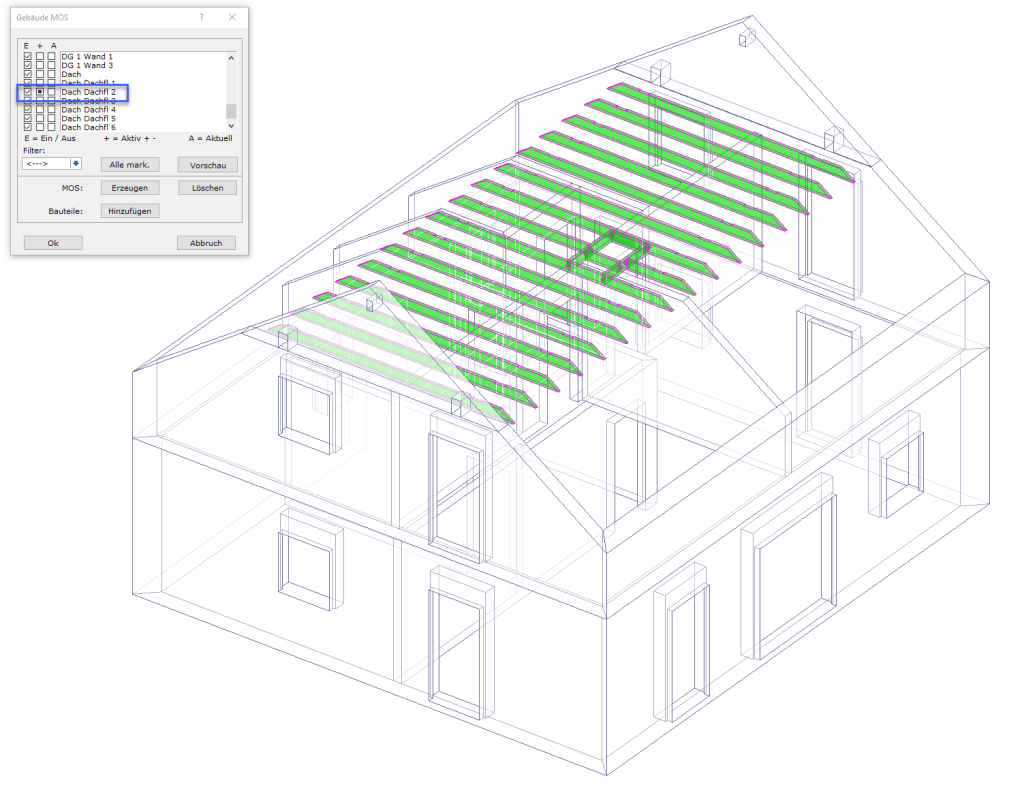

Wird die Zangen-Lage im Dachtragwerk eingegeben, werden diese Bauteile automatisch dieser Gebäude MOS = (Dach / Dachfläche), zugeordnet.

MOS Zuordnung der Zangen ändern

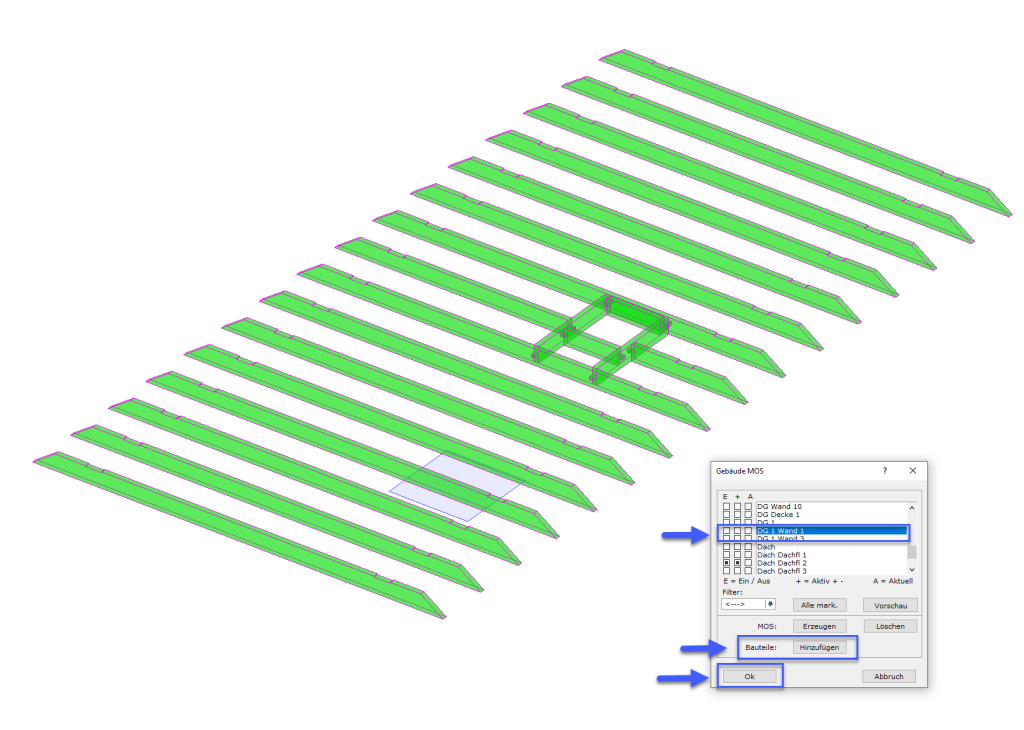

Variante 1.

1. Alle gewünschten Bauteile/ Zangen über die Filterfunktion [ 8–5 ] aktivieren.

2. Gebäude MOS aufrufen und DG 1 Wand 1 markieren

3. Dialog – Bauteile: – Hinzufügen – wählen, und mit OK den Dialog schließen.

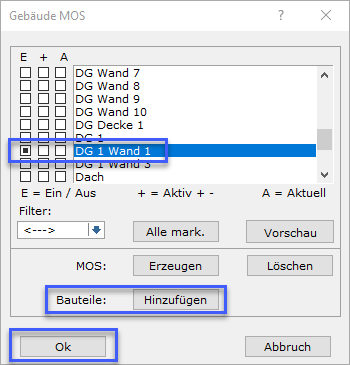

Variante 2.

1.      Gebäude MOS aufrufen.

2.      Wand DG 1 Wand 1 anwählen, und Bauteile mit – Hinzufügen – Einzeln anwählen.

3.      Dialog mit Ok abschließen.

Gebäude MOS kontrollieren

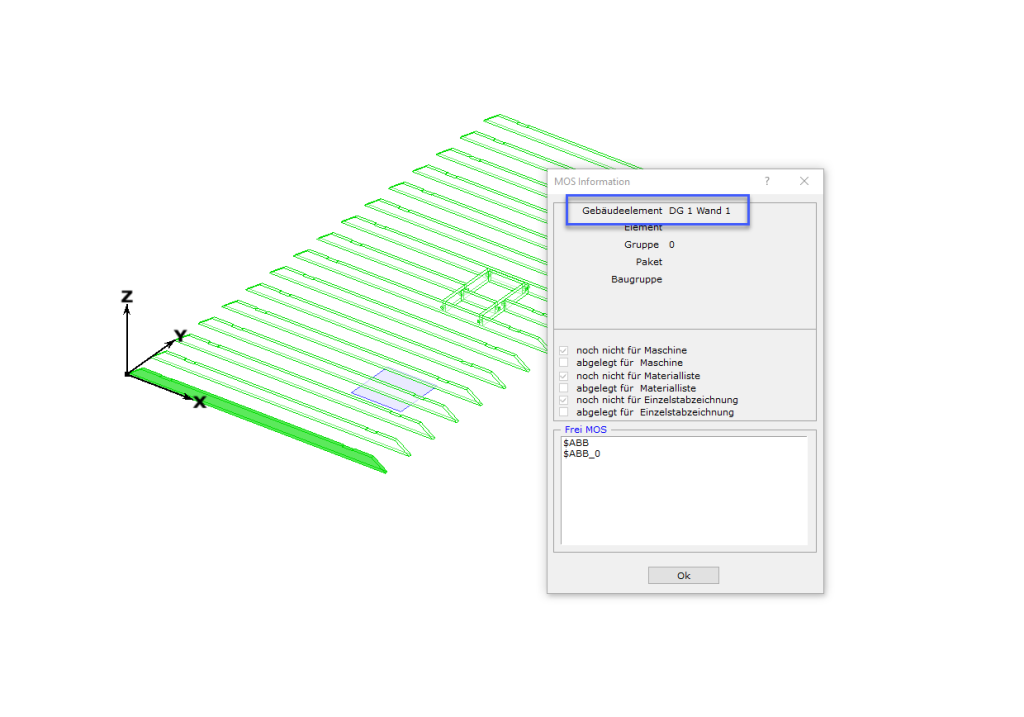

Über die  Funktion MOS Info [ 6-01 ] kann der aktuelle Statuts, insbesondere bei Änderung, kontrolliert werden.

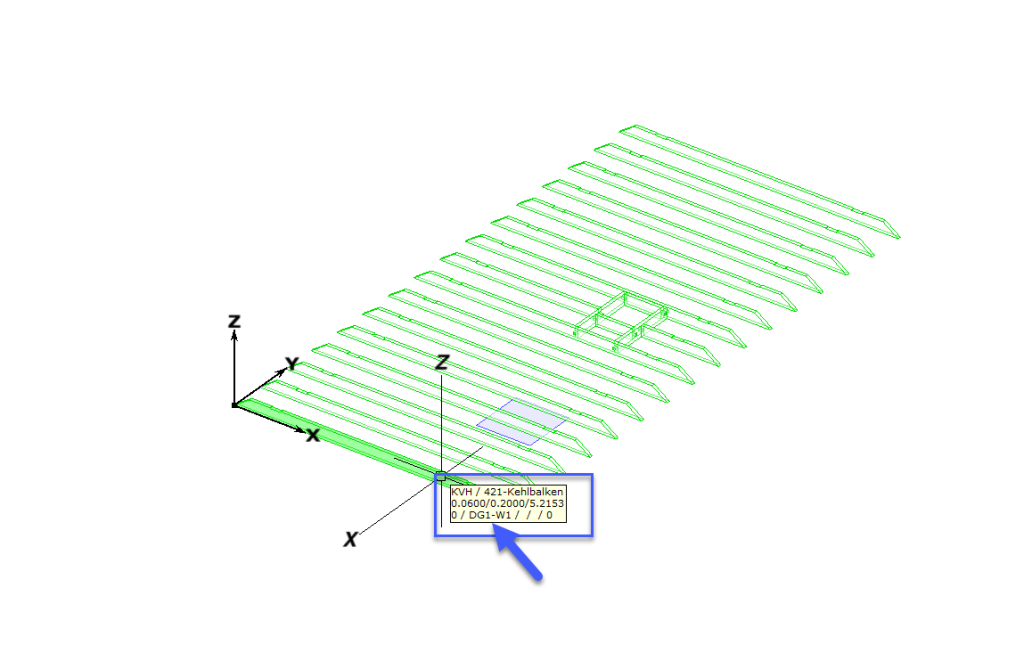

Über das Kontextmenü

Bewegt man in der freien Konstruktion den Mauscursor auf ein Bauteil, so wird das Bauteil hervorgehoben, ohne dass es angewählt wird.

Fazit: In der MOS-Verwaltung hat man die Möglichkeit, eine bestehende Struktur ganz einfach an eigenen Anforderungen anzupassen. Das ist zum Beispiel notwendig, wenn es um Planablagen, Abbund, oder um Maschinenübergaben geht.  Der Anwender kann für jede Situation bedarfsgerecht umstrukturieren.
