Beschriftung von Fenstern und Türen im Grundriss: Methoden, Standards und praktische Tipps

Lesezeit : 3 Minuten , Dietrichs V.26

Die Beschriftung von Fenstern und Türen gehört zu den kleinen, aber entscheidenden Details in der Bauplanung. Sie sorgt dafür, dass alle Beteiligten – vom Entwurf über die Ausschreibung bis zur Ausführung – dieselben Informationen nutzen und Bauteile eindeutig zugeordnet werden können.

In diesem Beitrag stelle ich verschiedene Möglichkeiten vor, wie Fenster und Türen im Grundriss sinnvoll beschriftet werden können

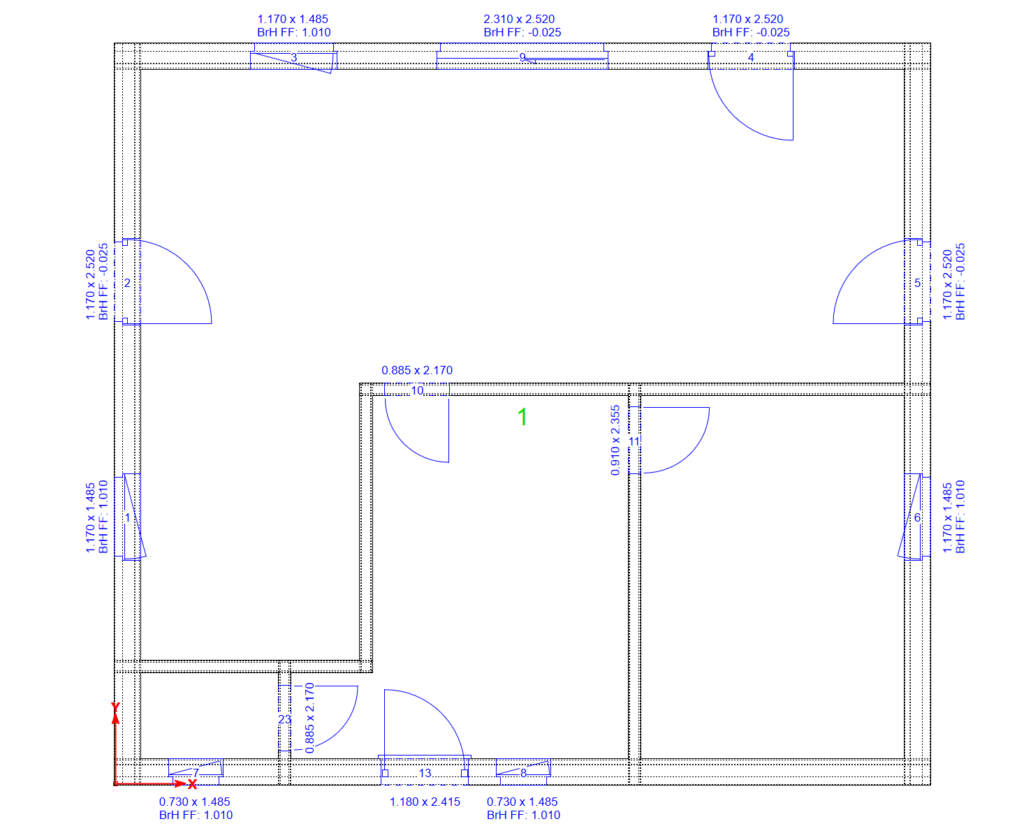

– Grundriss Übersicht EG mit Beschriftung –

🔍 Woher kommen die Informationen für die Beschriftungen?

Die Informationen, die in einem Grundriss erscheinen, stammen direkt aus dem jeweiligen Fenster und Kombielement.
Alles, was dort eingetragen ist – Maße, Typen, Identnummern – kann automatisch in der Zeichnung angezeigt werden.

– Dialogbox für Fenster und Türen Eingabe –

Layer

Die Beschriftungen liegen in der Regel auf einem eigenen Layer – Öffnungsbeschriftung“ –

Vorteil: Die Beschriftungen liegen auf steuerbaren Layern, die ein- und ausgeblendet werden können.

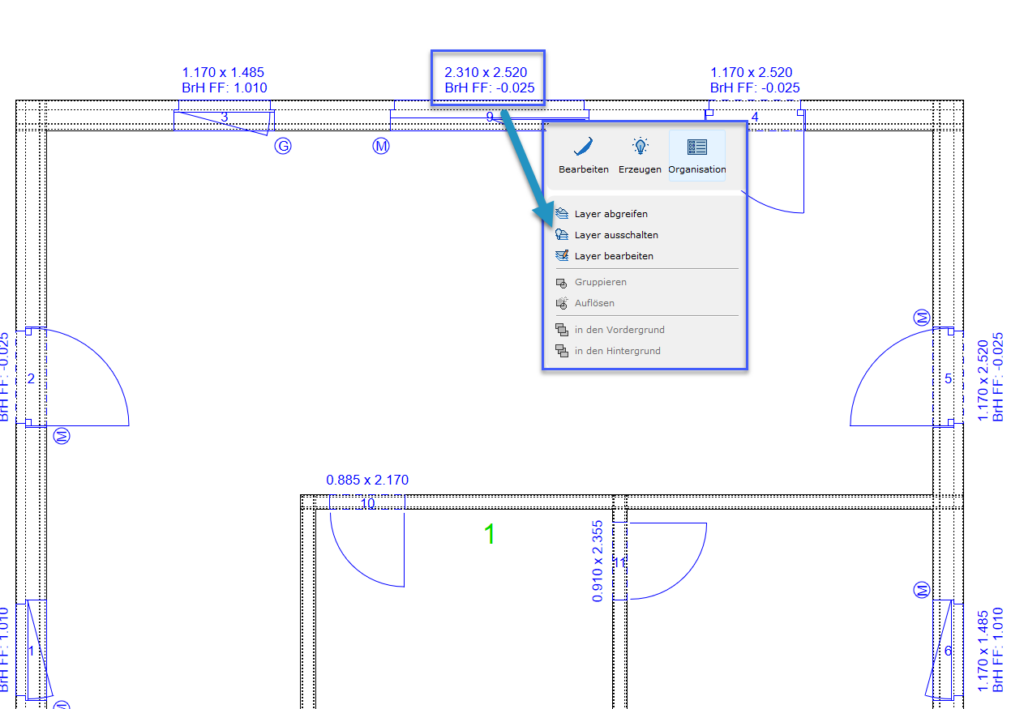

– UI 26 Kontext Steuerung auf den Text –

Alles eine Frage der Darstellung

Auch die Darstellung beeinflusst, wie gut die Beschriftung ist, und welcher Informationsgehalt gezeigt wird, und kann entsprechend fein eingestellt werden.

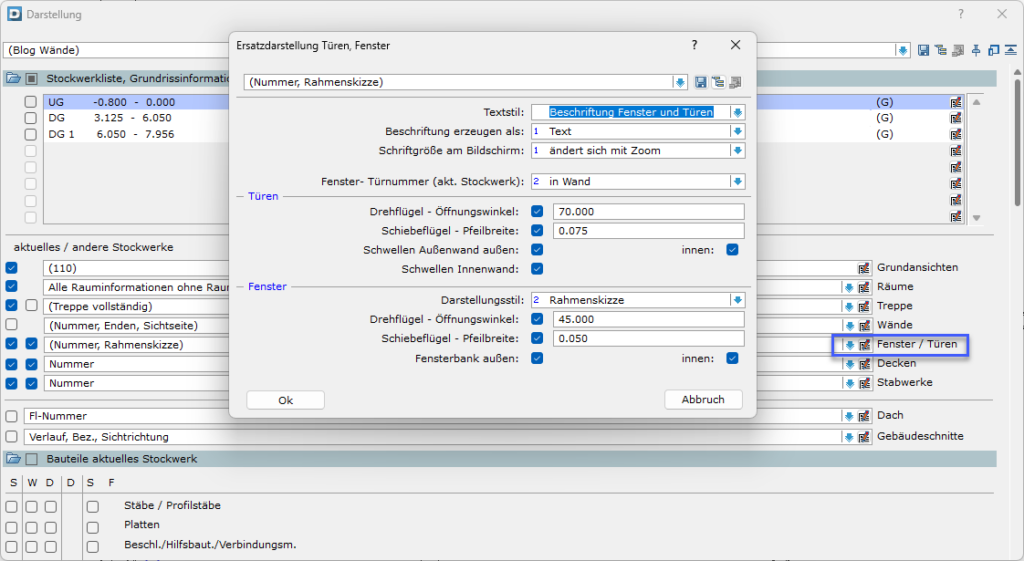

– Dialogbox der Darstellungsschaltung –

Tipp: Hier kann zum Beispiel auch der Öffnungswinkel zur Darstellung geändert werden

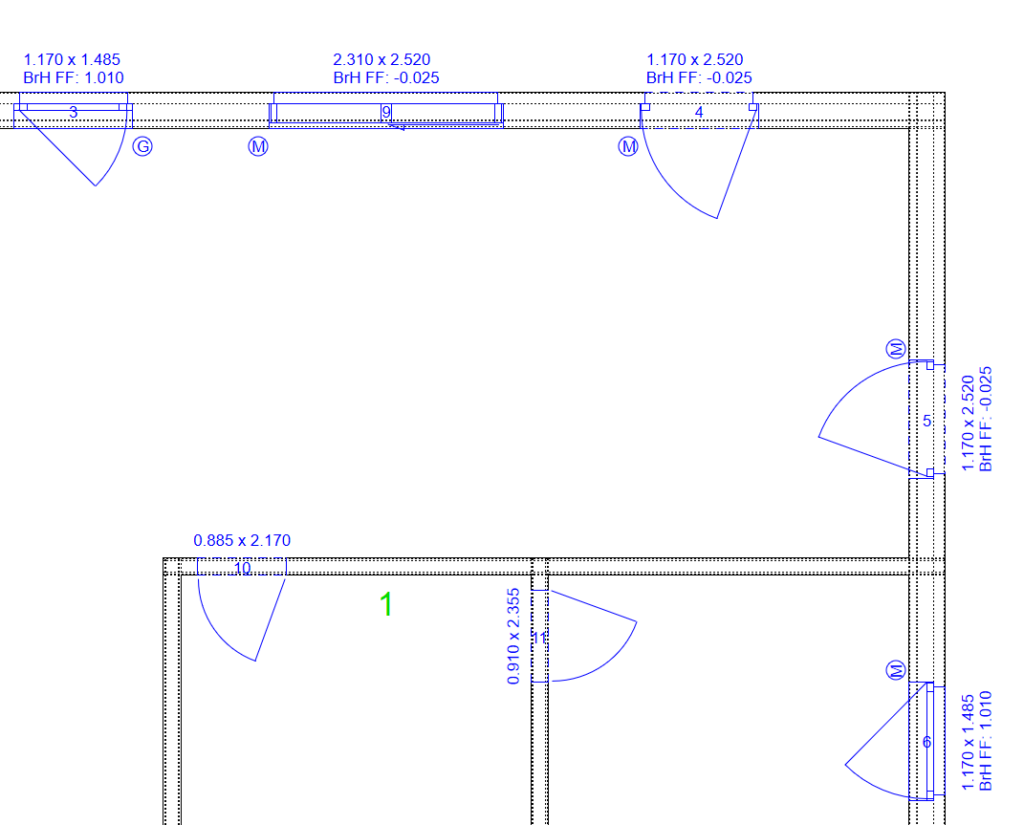

-Öffnungswinkel 45 Grad bei den Fenstern –

Zusatzbeschriftungen und wie man Sie richtig nutzt

Die automatische Beschriftung enthält jede Menge praktische Informationen. Sie muss aktiviert sein, um Sie am Bildschirm sehen zu können. Die Einstellung verfügt über Variable, die aus dem Fenster / KOL gezogen werden.

Fensterbeschriftungen (z.B. Typ, Einbaurollladen) können somit im Grundrissplan individuell angepasst werden.

Nachfolgend ein Beispiel für die Beschriftung einer Tür:

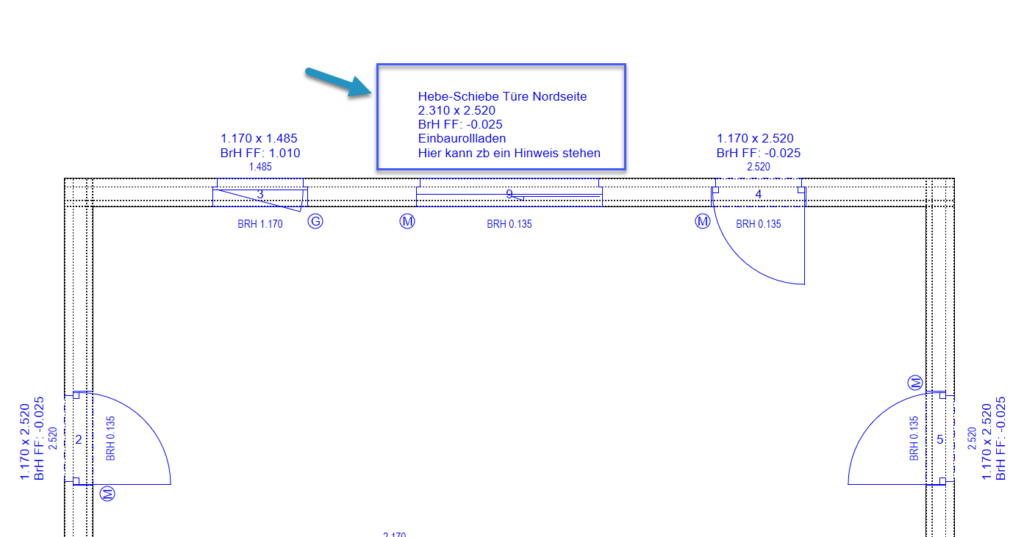

– Zusatz Text manuell eingefügt –

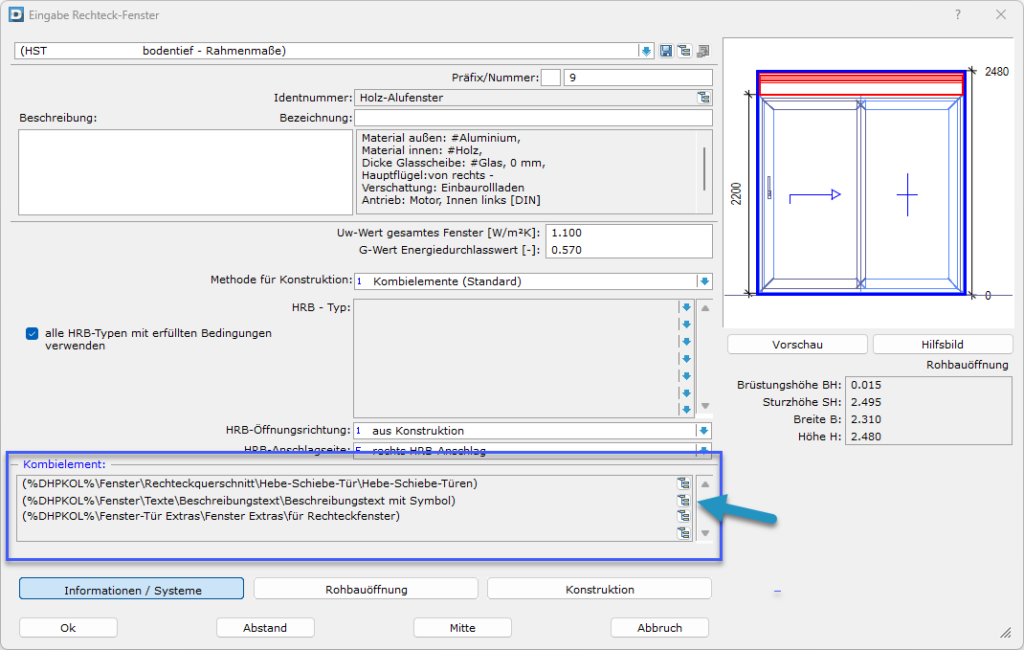

Die Beschriftung kann im Kombielement beliebig aktiviert werden. Auch die Art der Verschattung kann hier sichtbar gemacht werden.

– Zusatztext Beschriftung im KOL-

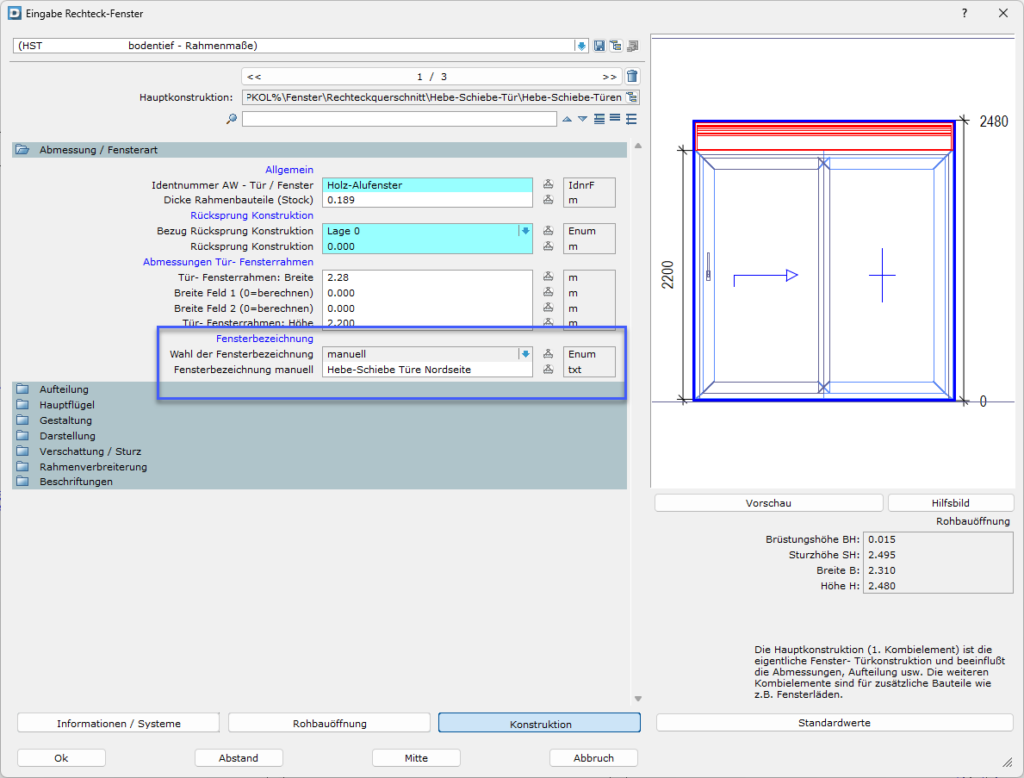

Die Fenster Bezeichnung – in unserem Beispiel Hebe-Schiebe-Türe – kann hier manuell eingetragen werden.

– Manueller Eingabe Dialog der Fensterbezeichnung –

Bemaßung und Beschriftung

Voraussetzung, dass die Textfeldbeschriftungen angezeigt werden, sind die oben erwähnten Variablen. Sie finden sich in der jeweiligen Einstellung der Bemaßung und Beschriftung, und müssen dort eingetragen sein.

Hier ein kleiner Tipp: Wichtig ist die korrekte Zeichensetzung und Klammeranordnung, wie sie im folgenden Beispiel zu sehen ist.

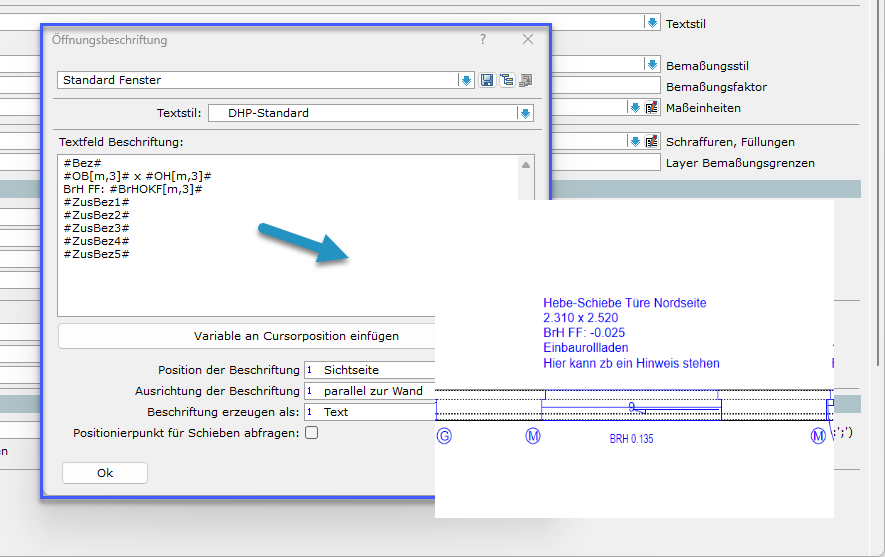

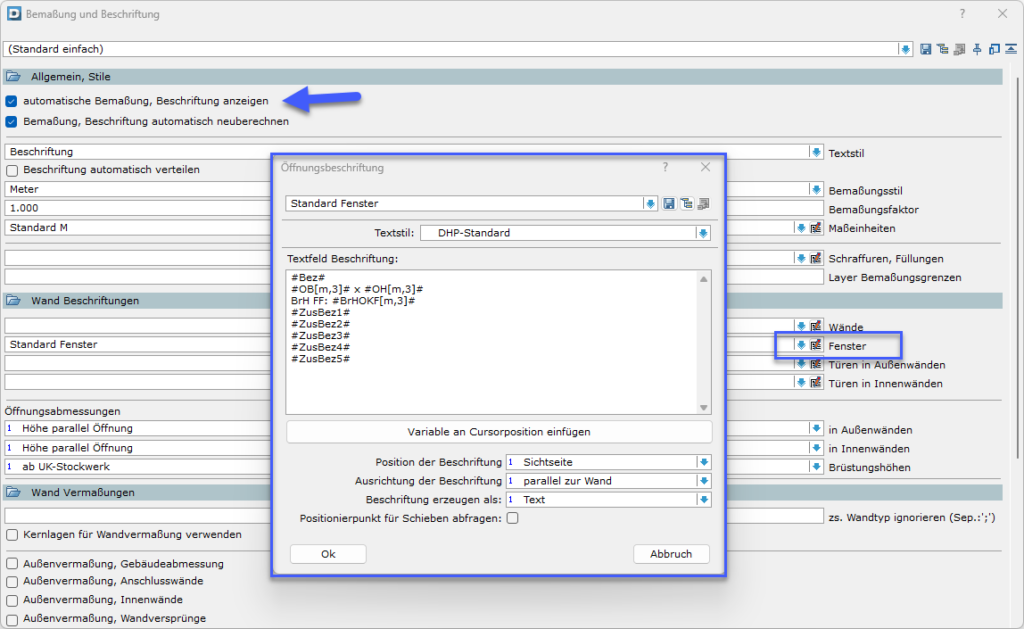

– Dialogbox Bemaßung und Beschriftung-
– Die Variablen sind mit entscheidend, was auf dem Plan erscheint- .

3 -D Beschriftung

Tipp: Du kannst auch die 3-D-Beschriftung verwenden, um praktische Bauteilinformationen für eine 3D-Ansicht zu visualisieren. Diese findest du in der Freien Konstruktion unter „4 – Hilfsgeometrie 02- 3D-Beschriftung“. Sie können ebenfalls mit Variablen beschrieben werden, und erhöhen somit die Arbeitsgeschwindigkeit.

– Darstellung in der Freien Konstruktion-

Kombielemente – Öffnungsstempel

Für die Beschriftung von Fenstern und Türen macht die ÖNORM spezielle Vorgaben. Diese können über die Öffnungsbeschriftung der automatischen Bemaßung und Beschriftung in Grundansichten nur eingeschränkt abgebildet werden. Wird von Behörden eine Beschriftung nach ÖNORM zwingend gefordert, kann dazu nun ersatzweise das Kombielement ‚Öffnungsstempel‘ verwendet werden.

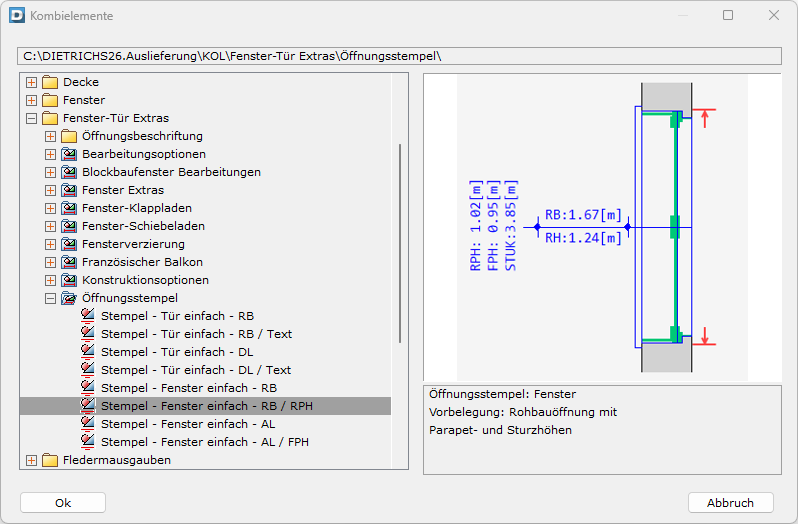

-KOL – Verzeichnis für den Öffnungsstempel –

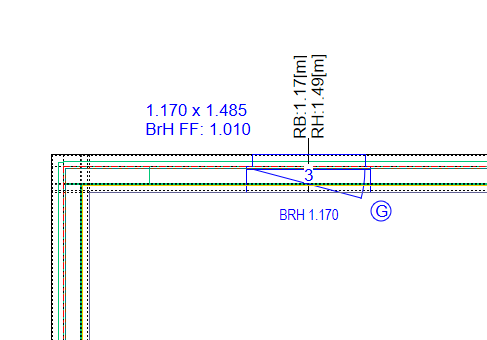

– Öffnungsstempel im Grundriss als Zusatzinformation –

Fazit:  Dietrichs CAD ermöglicht eine detaillierte und anpassbare Beschriftung von Fenstern und Türen in Grundrissen, Plänen, und 3D-Ansichten.

Die Beschriftungslogik ist flexibel, automatisierbar und sauber in den Planungsworkflow eingebettet.
