Die gängigsten Druckformate sind DIN A3 bis DIN A0. Es gibt aber auch Plotter, die auf größere Formate ausgelegt sind.
In diesem Beitrag wird gezeigt, wie man ein benutzerdefiniertes Format dafür in Plan CAD anlegt.
In unserem Beispiel wollen wir eine Planvorlage erstellen. Diese soll dem Format A0 + (1500 mm × 900 mm) entsprechen.
Einstellungen

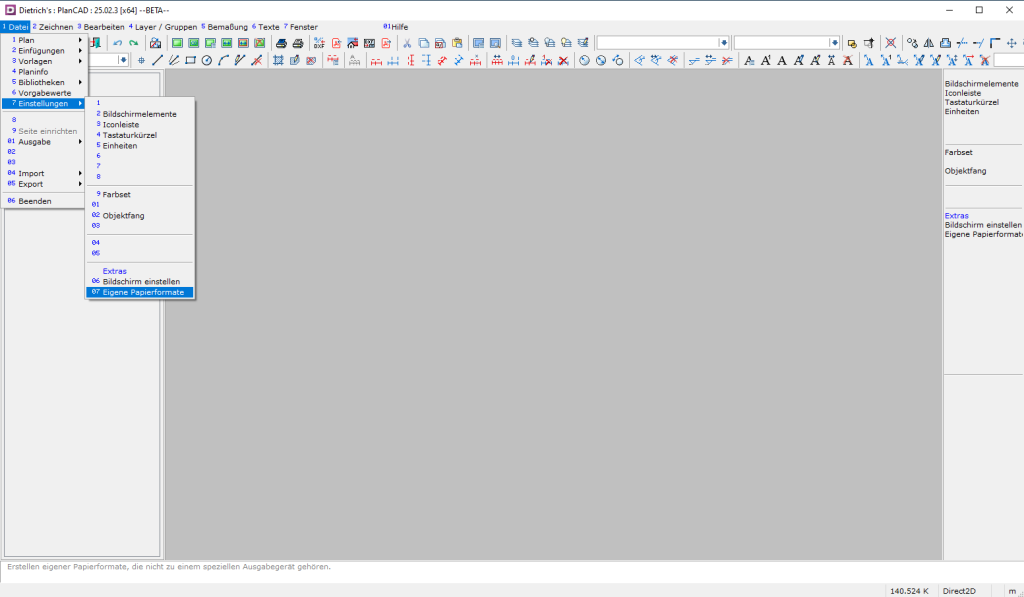

Plan CAD kann ohne Vorlage gestartet werden. Um den Eingabedialog zu starten, muss der Pfad „1-7-07 – Extras > Eigene
Papierformate“ aufgerufen werden.

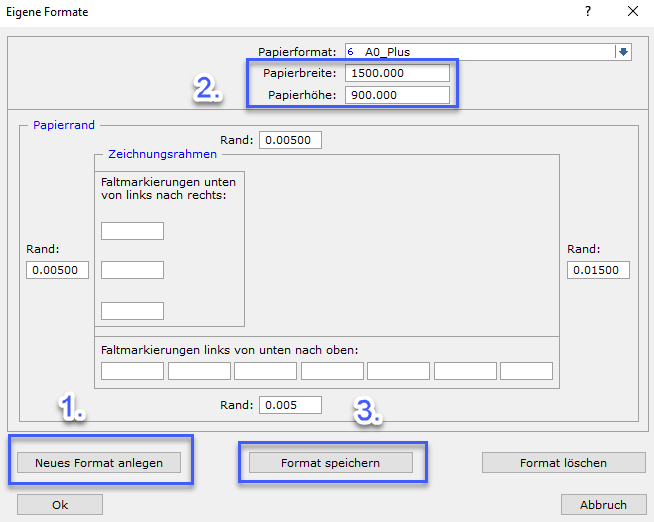

Papierbreite und Papierhöhe sowie Papierrand können hier definiert werden. Das benutzerdefinierte Format wird gespeichert, und soll jetzt als Planvorlage für wiederkehrende Planausgaben angelegt werden. Dazu legen wir einen neuen Plan an, und wählen unser Papierformat aus.
Neuen Plan anlegen
Der Aufruf erfolgt unter „1-1-1 Neu“.

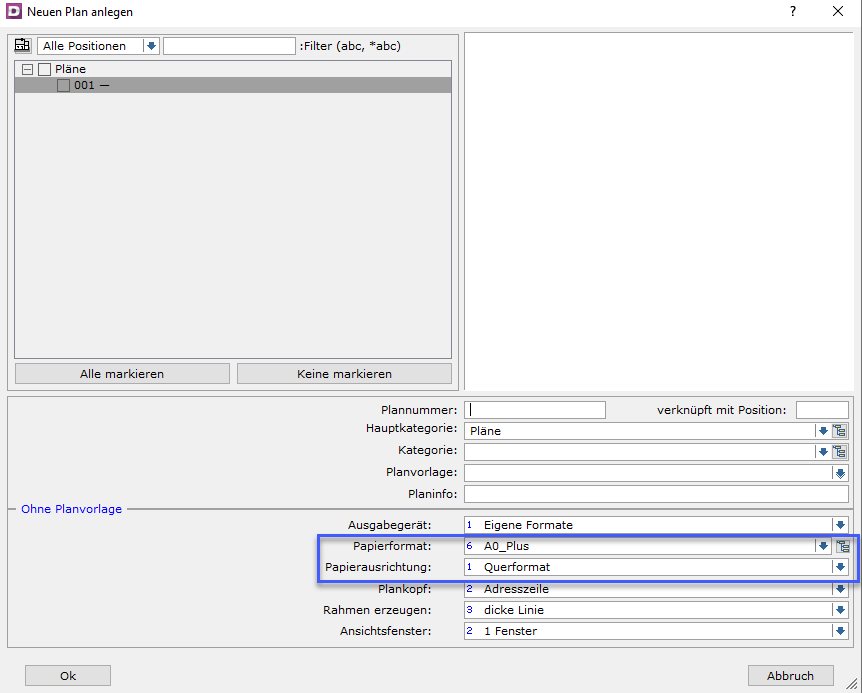

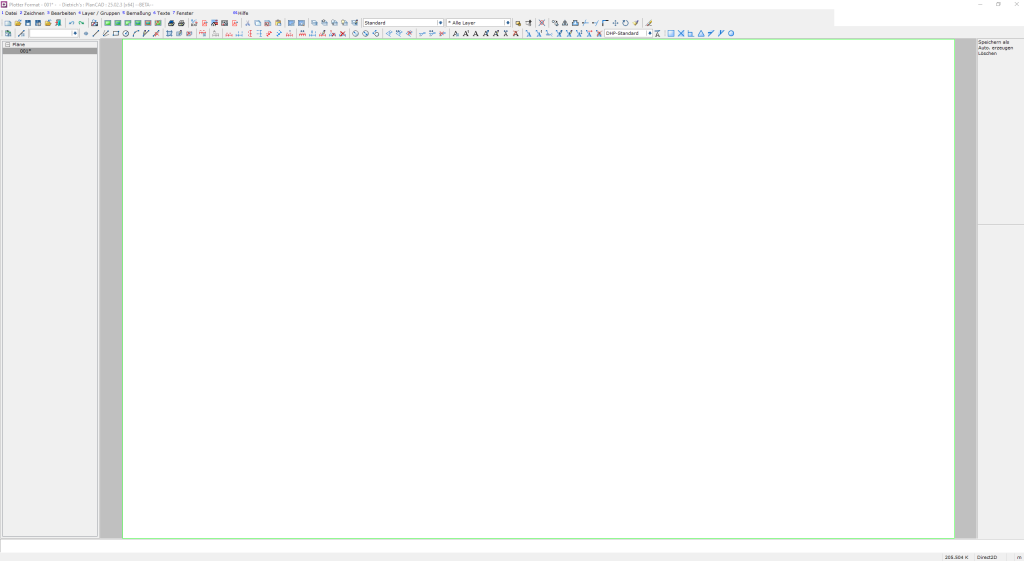

Anschließend wird der neue Plan, mit dem eigenen Papierformat A0 _Plus erstellt.

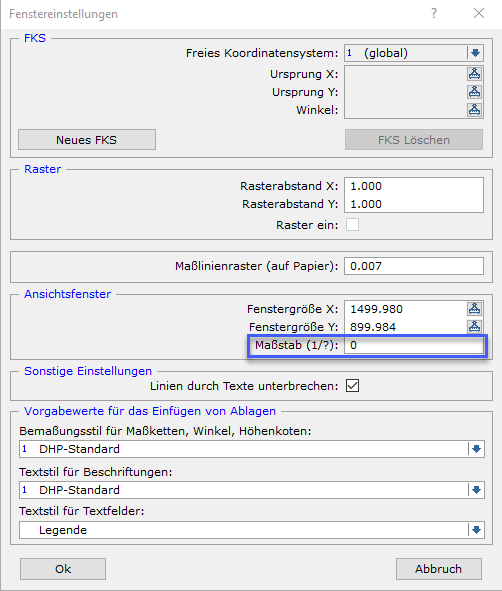

Tipp: Der Maßstab des Anzeigefensters muss wie bei jeder Planvorlage 1:0 betragen. Die Fenster-Einstellungen finden wir unter 7–1
Eigenschaften.
Vorlage speichern
Der aktuelle Plan kann jetzt mit der Funktion‘ 1-3-1 Vorlage – Speichern‘ in einer ausgewählten Kategorie gespeichert werden.
In dieser Vorlage wird der vollständige Plan mit allen Papiereinstellungen, Textstilen, Bemaßungsstil, Farben, Layern und allen Ansichtsfenstern inklusive Inhalt gespeichert.

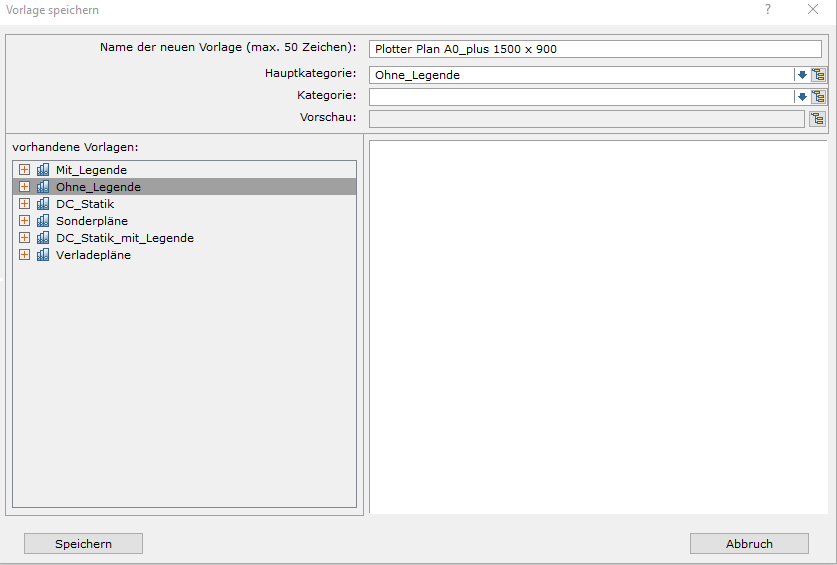

Zum Speichern einer Vorlage gibt man einen Namen mit bis zu 30 Zeichen ein. Und klickt auf ‚Speichern‘. Wenn man eine bestehende Vorlage anklickt, kann man diese mit ‚Speichern‘ überschreiben.
Tipp: Die Vorlage kann jetzt bei der Planablage im Bauwerk verwendet werden. Wenn man dort die entsprechende Vorlage einstellt, werden
keine Ablagen mehr erzeugt, sondern fertige Pläne.
Die ‚Ablagen‘ werden automatisch vom Programm in die leeren Ansichtsfenster der Vorlage eingefügt. Bei einer Ablage können mehrere
‚Zeichnungen‘ entstehen, zum Beispiel alle Wände eines Stockwerks. In diesem Fall wird jede Wand in ein leeres Ansichtsfenster eingefügt. Wenn die Vorlage mehrere leere Ansichtsfenster enthält, werden zuerst diese verwendet, bis alle Fenster mit einer ‚Ablage‘ belegt sind. Danach wird automatisch ein weiterer Plan angelegt.
Fazit: Plotter können problemlos großformatige Medien bedrucken, was für Baupläne oft notwendig ist. Über die eigenen Papierformate
kann eine optimale Planvorlage vom Anwender selbst erstellt werden.
